Z41H/W/Y铸钢闸阀

产品介绍

铸钢闸阀产品简述：
铸钢闸阀是以碳素钢铸造的楔式闸阀，密封面有一定的自密封能力，它的阀芯靠介质压力紧紧地与阀座密封面接触，达到严密不漏。楔形闸阀的阀芯斜度一般为3~6度，当强制关闭过量或温度变化较大的阀芯容易卡死。铸钢闸阀是*常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量。铸钢闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。密封面采用石棉石墨或柔性石墨，工作温度≤425℃，操作方式有手动、齿轮传动、电动、气动等，适用于水、蒸汽、油品介质管路中。

铸钢闸阀产品特点：

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小。
2、闸阀密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料、密封可靠，操作轻便灵活。
4、驱动方式为手动、气动、电动、齿轮传动。
5、闸阀结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
铸钢闸阀执行标准：
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220

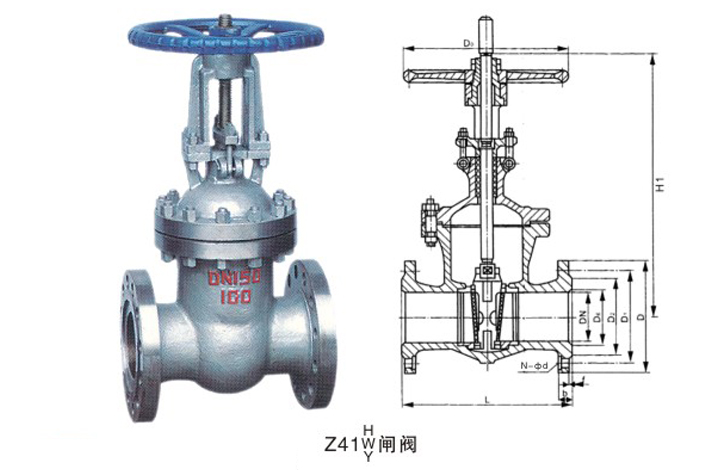

Z41H/W/Y铸钢闸阀结构图

铸钢闸阀主要性能：

验压力 (Mpa)	公称压力(Mpa)					压力级(class)			JIS(Mpa)
验压力 (Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

铸钢闸阀适用范围：

壳体材料	适用介质	适用温度（℃）
碳素钢（C型）	水、蒸汽、油品	≤425
铬镍钛钢（P型）	硝酸类	≤200
铬镍钼钛钢（R型）	醋酸类	≤200
铬钼钢（I型）	水、蒸汽、油品	≤550

铸钢闸阀主要外形尺寸:

RF Z41H Z41Y Z41W

DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	14	2	4×ø14	175	200	4
20	150	105	75	55	14	2	4×ø14	180	200	5
25	160	115	85	65	14	2	4×ø14	210	200	6
32	180	135	100	78	16	2	4×ø18	210	200	7
40	200	145	110	85	16	3	4×ø18	350	200	19
50	250	160	125	100	16	3	4×ø18	358	240	29
65	265	180	145	120	18	3	4×ø18	375	240	33
80	280	195	160	135	20	3	8×ø18	433	280	45
100	300	215	180	155	20	3	8×ø18	502	320	63
125	325	245	210	185	22	3	8×ø18	612	360	108
150	350	280	240	210	24	3	8×ø23	676	360	134
200	400	335	295	265	26	3	12×ø23	820	400	192
250	450	405	355	320	30	3	12×ø25	969	450	273
300	500	460	410	375	30	4	12×ø25	1142	560	379
350	550	520	470	435	34	4	16×ø25	1280	640	590
400	600	580	525	485	36	4	16×ø30	1452	640	850
450	650	640	585	545	40	4	20×ø30	1541	720	907
500	700	705	650	608	44	4	20×ø34	1676	720	958
600	800	840	770	718	48	5	20×ø41	1874	800	1112

铸钢闸阀安装注意事项：

1.安装前须检查闸阀腔内和密封面等部位，不允许有污物或砂粒附着; 2.各连接部位螺栓，要求均匀拧紧; 3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活; 4.用户在安装闸阀前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性; 5.用户在安装闸阀时，必须预留阀门驱动的必要空间; 6.驱动装置的接线须按线路图进行; 7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
