标准规范：设计制造标准：CJ/T 216-2005、JB/T6376-2005结构长度标准：GB/T 12221-2005连接法兰标准：GB/T 9113压力温度等级：GB/T 12224-2005试验检验标准：GB/T 13927-2008零件材料与工况：
NO
零件名称
材质
1
阀体
灰铸铁、球墨铸铁、铸钢
2
闸板
球墨铁铁外覆三元乙丙或丁腈橡胶
3
内六角螺栓
碳化处理
4
密封圈
丁腈橡胶、三元乙丙
5
阀盖
6
阀杆
不锈钢
7
“O”形密封圈
丁睛橡胶、三元乙丙
8
止推轴承
锡青钢
9
螺栓
10
压盖
球墨铸铁、铸钢
11
防尘罩
丁腈橡胶
12
手轮（传动帽）
铸铁

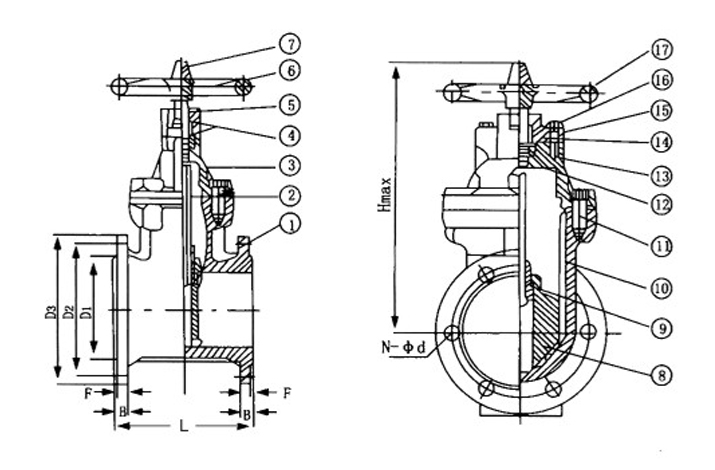

弹性座封弹性座封闸阀外形连接尺寸及重量：
产品代号
公称通径
L
D1
D2
D3
Hmax
B
F
N-φd
1.0Mpa
1.6Mpa
RVC(H)X-005
50
178
99
125
165
340
19
4-19
M16
RVC(H)X-0065
65
190
118
145
185
370
RVC(H)X-0080
80
203
132
160
200
410
8-19
RVC(H)X-0100
100
229
156
180
220
450
RVC(H)X-0125
254
184
210
250
480
RVC(H)X-0150
150
267
211
240
285
550
8-23
M20
RVC(H)X-0200
292
266
295
630
20
12-23
RVC(H)X-0250
330
319
350
355
405
750
22
12-28
M24
RVC(H)X-0300
300
356
400
460
820
24.5
RVC(H)X-0350
381
429
470
520
980
26.5
16-23
16-28
RVC(H)X-0400
406
515
525
58
1010
28
16-31
M27
RVC(H)X-0450
432
530
565
585
640
1270
30
20-28
20-31
RVC(H)X-0500
500
457
620
650
715
31.5
20-34
M30
RVC(H)X-0600
600
508
685
725
770
810
840
1390
36
20-37
M33
