700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。
本产品利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。电磁阀可采用交流电220V或直流电24V。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
工作原理
当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。
当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。
主要技术参数
公称压力(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
水
0-80
1.6
2.4
1.76
2.5
3.75
2.75
主要零件材料
零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
球阀
浮球阀
微型过滤器
不锈钢

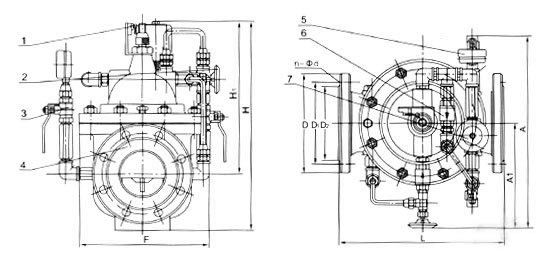

部件列表1、电器控制开关2、针阀3、球阀4、主阀5、压力表6、单向阀7、电磁向导阀
主要外形连接尺寸
DN
L
A
A1
H
H1
F
Dmm
D1mm
D2mm
n-Φd
mm
PN1.0
PN1.6
PN2.5
20
180
292
136
342
247
116
105
75
58
56
4-13.5
4-14
25
115
85
68
65
32
140
100
78
76
4-17.5
4-18
40
240
330
155
395
278
170
150
110
112
88
84
50
165
125
102
99
250
350
405
298
185
145
122
118
8-18
80
285
365
175
430
313
210
200
160
133
132
8-17.5
360
410
195
510
275
220
235
190
158
156
8-22
400
455
560
310
270
184
8-26
475
230
585
420
355
300
212
211
530
255
675
450
460
340
295
268
274
12-22
12-26
650
623
730
470
500
425
370
320
12-30
800
700
760
490
580
445
485
389
16-30
860
840
415
526
640
505
520
555
448
16-22
16-26
16-33
960
880
910
570
715
565
620
515
525
550
482
503
16-36
1075
930
1030
610
780
615
670
600
532
548
20-26
20-30
20-36
980
1135
665
830
660
609
20-33
1230
1060
1270
725
920
845
770
685
720
20-39
1650
1130
1460
865
895
875
820
24-30
24-36
24-42
1750
1640
975
1050
1015
1025
1085
950
990
905
9285
24-33
24-39
24-48

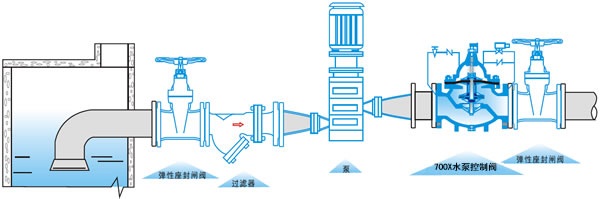

安装示意图
