300X缓闭消声止回阀

产品介绍

300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到*佳的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。

本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理
当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。

主要技术参数

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

部件列表
1、针阀2、主阀3、球阀4、压力表5、单向阀

主要外形连接尺寸

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	282	200	172	106	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	282	200	172	106	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	282	200	172	106	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	320	210	265	210	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	320	210	265	210	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	330	215	310	215	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	350	220	350	245	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	230	460	305	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	420	245	520	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	430	260	570	415	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	440	280	695	510	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	450	300	780	560	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	460	320	902	658	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	470	340	1025	696	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	480	360	1080	735	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	530	395	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	580	420	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	600	445	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	730	495	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	830	530	1640	925	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

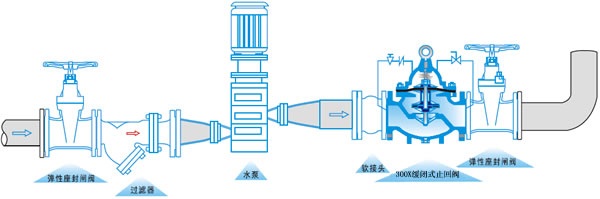

安装示意图
