D941X电动法兰软密封蝶阀

产品介绍

D941X电动软密封法兰蝶阀概述

D941X电动软密封法兰蝶阀作为新一代调速型蝶阀，本阀从设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化的模式，根据蝶板不同位置的动作特点，从电动驱动控制上进行了全新的设计。电动软密封法兰蝶阀采取改电动装置输入电流的频率，进而调整电动装置的转动速度和输出力矩，以达到控制蝶板开工关速度，实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功能。

电动软密封蝶阀型号：D941X	电动软密封蝶阀公称通径：50MM-1800MM	电动软密封蝶阀使用压力：1.0MPA -1.6MPA
电动软密封蝶阀连接方式：法兰连接	电动软密封蝶阀形式：蜗轮	电动软密封蝶阀主要功能：起开关作用
电动软密封蝶阀使用介质：水油品蒸汽	电动软密封蝶阀材质：铸铁铸钢	电动软密封蝶阀标准：机械部标准或定做非标

D941X电动软密封法兰蝶阀尺寸表

口径	L	D	D1	Z-d	H	Ho	A	B	Do	Wt/Kgs
50	108	165	125	4-18	82.5	443	193	125	80	51
65	112	185	145	4-18	92.5	463	193	125	80	62
80	114	200	160	8-18	100	483	193	125	80	73.5
100	127	220	180	8-18	110	498	193	125	80	87
125	140	250	210	8-18	125	682	193	245	150	98
150	140	285	240	8-22	142.5	736	193	245	150	102
200	152	340	295	8-22	170	800	283	245	150	150
250	250	395	350	12-22	192.5	895	283	313	200	170
300	270	445	400	12-22	222.5	956	334	313	200	220
350	290	505	460	16-22	252.5	1029	334	313	250	350
400	310	565	515	16-26	282.5	1103	425	313	250	430
450	330	615	565	20-26	307.58	1280	425	439	300	550
500	350	670	620	20-26	335	1186	425	431	360	580
600	390	780	725	20-30	390	1321	425	556	360	850
700	430	895	840	24-30	420	1431	620	556	360	950
800	470	1015	950	24-33	477.5	1542	620	556	360	1150
900	510	1115	1050	28-33	1117.5	1800	620	706	360	1750
1000	550	1230	1160	28-36	582.5	2363	620	706	360	2100
1200	630	1455	1380	32-39	692.5	2583	620	706	360	2580

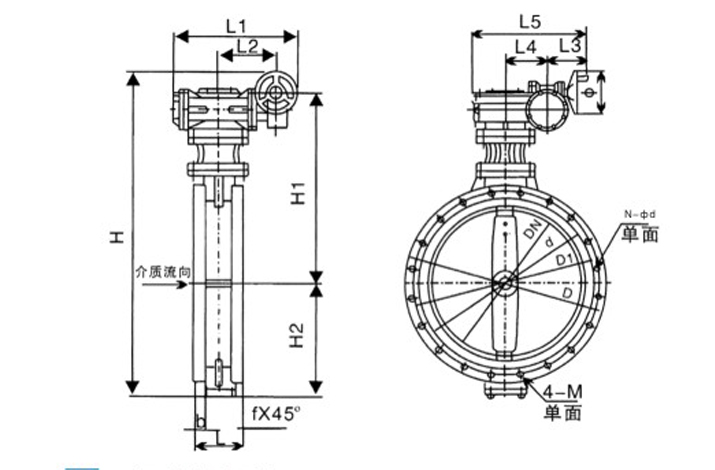

D941X电动法兰软密封蝶阀结构图
