D341X-10/16Q法兰中线蝶阀介绍
法兰中线蝶阀的蝶板安装于管道的直径方向。法兰中线蝶阀结构简单、体积小、重量轻。只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时**的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
D341X-10/16Q法兰中线蝶阀适用范围
法兰中线蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
D341X-10/16Q法兰中线蝶阀特点
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。
3、可以运送泥浆，在管道口积存液体*少。
4、低压下，可以实现良好的密封。
5、调节性能好。
6、全开时阀座通道有效流通面积较大，流体阻力较小。
7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
8、密封面材料一般采用橡胶、塑料、故低压密封性能好。
9、安装方便。
10、操作灵活省力，可选择手动、电动、气动、液压方式。

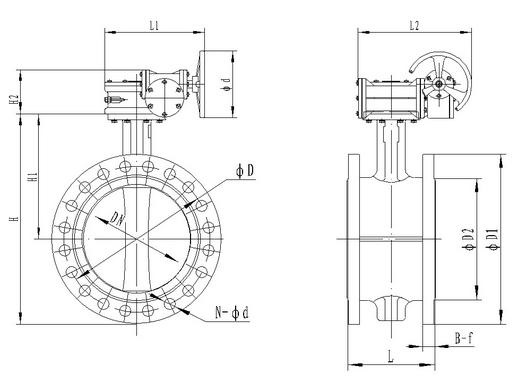

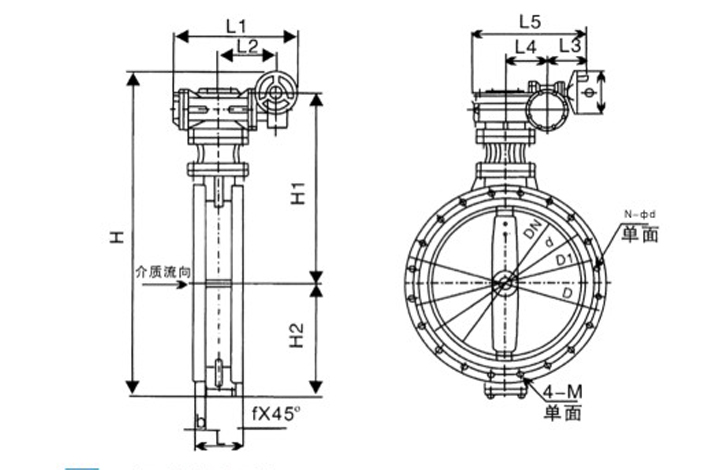

D341X-10/16Q法兰中线蝶阀结构图
D341X-10/16Q法兰中线蝶阀主要零件材料
型号
阀体
蝶板
阀杆
阀座密封圈
D341X
QT450
2Cr13
丁腈橡胶
D341X-10/16Q法兰中线蝶阀主要性能参数
公称压力
﹝MPa﹞
试验压力﹝MPa﹞
适用温度
适用介质
壳体
密封
1.0
1.5
1.1
≤80℃
水、油品、
污水、海水
1.6
2.4
1.76
D341X-10/16Q法兰中线蝶阀主要外形尺寸
公称通径DN(mm)
尺寸（mm）
L
D0
H
50
108
135
175
65
112
80
114
190
100
127
160
200
125
140
215
150
152
240
310
250
165
280
300
178
320
340
350
355
400
216
535
450
222
540
500
229
360
590
600
267
650
700
292
710
800
318
815
900
330
870
1000
410
940
1200
470
1020
1400
530
1270
